+ Cho kết nối internet tốc độ cao.
+ Cho phép một số dịch vụ chuyển tiếp trực tiếp ra internet nhằm tăng tốc độ trao đổi dữ liệu. (ví dụ với các dịch vụ game, video …)
==> Giải pháp
Sử dụng modem ADE-3410 v2 của Planet. Modem cho kết nối internet tốc độ cao. Đồng thơi chức năng Port Triggering cho phép tăng tốc một số dịch vụ cần tốc độ cao.
Hướng dẫn cấu hình
Trong bài này chúng tôi xin hướng dẫn người sử dụng cách cài đặt modem ADE-3410 v2 cho kết nối internet với tính năng Port triggering. Để cài đặt hoàn thiện hệ đáp ứng mong muốn khách hàng, cần phải làm những bước sau:
Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng modem ADE-3410 v2

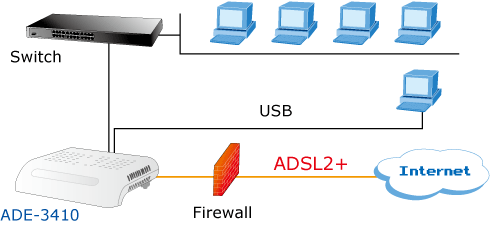

Bước 1: Cài đặt các thiết bị theo mô hình.
Bước 2: Cấu hình modem ADE-3410 v2 kết nối internet:
Thông thường các thông số mặc định với modem ADE-3410 v2 của Planet như sau:
Địa chỉ IP: 192.168.1.1
Subnet mask: 255.255.255.0
Username/ Password: admin / admin
Bước 1: Đổi địa chỉ máy tính đang cấu hình về cùng lớp mạng với địa chỉ mặc định của ADE-3410 v2. (ví dụ như 192.168.1.7 ). Mở trình duyệt Internet gõ địa chỉ http://192.168.1.1 điền Username/ password mặc định sau đó nhấn Ok. Màn hình giao diện sẽ hiện ra như bên dưới:
Bước 2: Chọn tab Quick Setup đây bạn nhập vào 2 tham số là VPI/VCI của nhà cung cấp dịch vụ(trong ví dụ này chúng tôi điền 0-35 vì tôi đang dùng mạng của VNN). Sau khi điền xong bạn nhấn Next để tiếp tục công việc.
Bước 3: Sau khi nhấn Next để tiếp tục ở bước 2, ở đây có một số chế độ của Modem, bạn chọn chế độ PPPoE(PPP over Ethernet)
- Chúng ta lại tiếp tục bằng cách nhấn Next.
Bước 4: Tại bước này bạn phải điền vào Username và Password của nhà cung cấp dịch vụ(có trong hợp đồng thuê bao của bạn).
- Bạn nhớ nên tích vào Enable Fulcome NAT.
- Chúng ta lại nhấn Next(bạn phải kéo thanh cuộn xuống dưới để thấy Next) để sang bước 5.
Bước 5: Tại đây bạn Enble WAN Service và nhấn Next như hình bên:
Bước 6: Trong bước này bạn có thể đổi địa chỉ Modem, bật tính năng DHCP (modem sẽ tự động cấp địa chỉ cho máy tính kết nối với nó). Ở đây tôi vẫn để địa chỉ modem là 192.186.1.1 và DHCP cấp dải địa chỉ từ 192.168.1.2 -> 192.168.1.254 cho các máy trạm.
- Nhấn Next để sang bước tiếp theo.
Bước 7: Hình bên cho chúng ta thấy các bước mà chúng ta vừa làm đã được tổng kết lại trong một bảng.
- Hãy kiểm tra lại VPI/VCI và chế độ modem là PPPoE.
Phần II: Cấu hình tính năng Port triggering
Thông thường thông số mặc định của ADE-3410 v2 như sau:
Địa chỉ IP: 192.168.1.1
Subnet mask: 255.255.255.0
Username/ Password: admin / admin
Bước 1: Bạn vào trình duyệt web gõ địa chỉ http://192.168.1.1 sau đó đăng nhập với username và password của modem. (thông thướng mặc định của nhà sản xuất là admin/admin). Màn hình giao diện sẽ hiện ra như hình dưới:
Bước 2: Bạn vào giao diện phần Advance setting -> NAT -> Port triggering.
Bước 3: Chọn Add để cài đặt dịch vụ Port triggering mới
Bước 4: Select an application: chọn ứng dụng mong muốn trong danh sách. Nếu không có bạn có thể tự định nghĩa trong Custom apllication.
Trigger Port Start/End: Nơi khai báo cổng dữ liệu truyền đi cho dịch vụ.
Protocol: Chọn TCP, UDP, TCP/UDP cho phù hợp với dịch vụ bạn lựa chọn
Open Port Start/End: Nơi khai báo cổng dữ liệu nhận cho dịch vụ đó.
(trong ví dụ chúng tôi khai báo một dịch vụ camera với trigger port là 1000 và open port là 2000)
Với những bước cấu hình như trên bạn đã có được hệ thống mạng đáp ứng mong muốn của người sử dụng.
